全自动激光切管机

产品详情

产品名称/型号:YC-GQ6022光纤激光切管机

产品特性

   满足用户进行圆管、方管切割以及异形加工。

   1、能在主管上切割多个不同方向、不同直径的圆柱相贯线孔,满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件。
   2、能在支管端部切割圆柱相贯线端头,满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。
   3、能在圆管端部切割斜截端面。
   4、能切割与环形主管相交的支管相贯线端头。
   5、能切割变角度坡口面。
   6、能在圆管上切割方孔、腰形孔。
   7、能进行钢管截断。
   8、能在方管管面切割各种图形。

   应用行业:体育器材、展架支架、金属餐桌椅、五金加工、对外加工服务、卫浴制造、电梯制造、家用电器制造、厨具制造、工具加工、等多种机械制造加工行业。

产品参数

设备型号YCYC-QG6022
激光工作介质光纤
激光波长1064 nm
光纤激光器功率1000W/1500W/2000W/3000W/6000W/12000W(可选)
激光功率稳定度≤±3 %
管材加工范围(长×管径)6000mm×Φ20-240mm
管材切割厚度视激光器功率大小而定
有效切割管材直径Φ20-240(主轴最大穿过直径为220mm)
有效管材切割长度6000mm
X轴行程300mm
Y轴行程6000mm
Z轴行程120mm
U1轴行程无限旋转
U2轴行程无限旋转
旋转轴定位精度≤ ± 15秒
旋转轴重复定位精度≤ ± 2秒
X、Y、Z单轴定位速度60 m/min
U1和U2轴定位速度35rpm
切割系统激光三维管材加工系统
支持三维绘图软件UG
支持二维绘图软件AUTOCAD、CORELDRAW等
支持图形格式PRT/DXF/DWG/PLT/NC/AI等
电力需求380V/50Hz/100A
切割气体要求氧气、氮气或空气
切割空气压力要求>10公斤

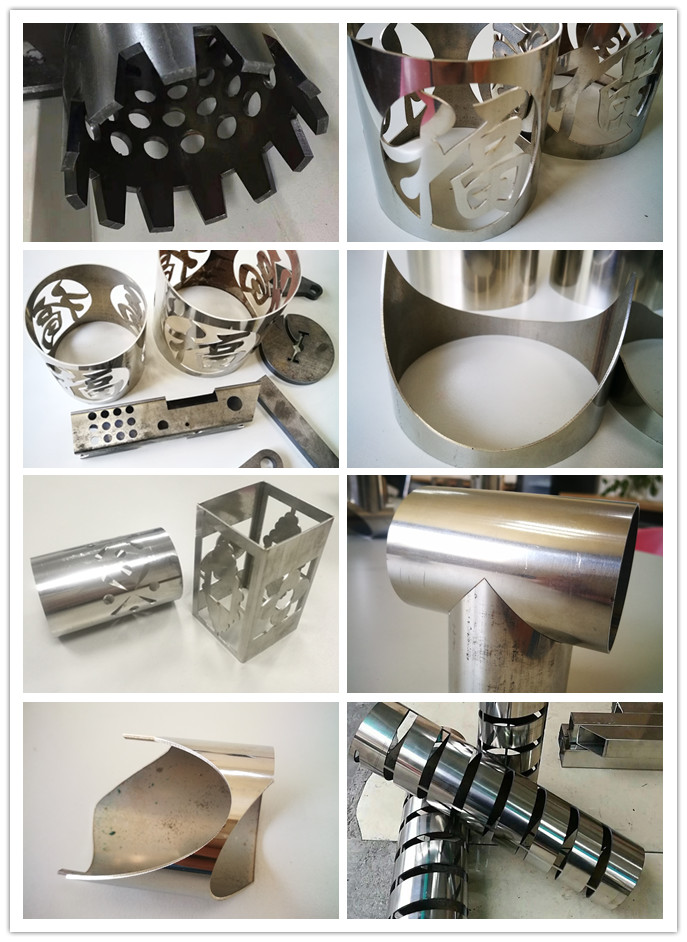

样品展示


备注:任何光纤激光切管机产品参数均以武汉鼎汇3数控科技有限公司实际出厂配置为准,以上均为常规配置机型,同一种机型对应很多配置清单,以上仅供用户参考使用,如有所变更或者特殊制作不另行通知,感谢新老顾客的支持与配合。
