龙门式数控火焰切割机

产品详情

我们郑重承诺:

   本公司所售切割机均为配置稳定的设备,不会随便追逐利润,降低配置。

   我们采取换位思考方式做产品:您想低价购进好设备与好的售后服务。我想正常价格卖出稳定的设备,让您减少设备故障,减少了故障相当于出了产量赚了钱。

   您买设备时省了一万元几千元,设备频繁故障,没有期限的怠工,您该怎么办?找厂家维修?厂家便宜卖给您的机器利润里还有维修费用吗?厂家当然不愿意维修。您添设备不是买一件衣服,不好用咱扔在脚落里,您添设备是增加家当,要让设备买的值。不能咱今年便宜买了一台切割机,不好用,还没有工人用手工割炬割的好,咱来年再买一台。我想说,如果您明白这理,就买一台运行稳定的设备吧,选择我们鼎汇3数控是您正确的选择。


售后服务:

    凡购买我公司产品,我公司派专业人员上门安装调试,培训操作人员。你不会CAD绘图,不会排料,没有图纸都没关系,我们的工作人员都会手把手的教你。确保你能熟练使用。如果遇到复杂的排料,我们还可提供网上远程服务。确保你没有后顾之忧。


YCLM-4000A数控火焰切割机的产品主要结构特点:

   1、行走机床  机床为龙门式结构,机架由横梁和纵向端梁组成。用正反推力平衡技术,末级齿轮和齿条间的啮合间隙可自动消除,从而保证机器在连续运动和频繁正反转时的传动精度。

   2、电气系统:采用高精度,高校正功能的伺服系统,控制箱配有带过滤除尘功能的温控冷却风扇,保证在高温、多尘和多烟的环境下长期使用的可靠性。

   3、数控系统:可以根据切割材料和机床特性调整预热延时、穿孔割枪升降延时、穿孔延时等参数.具备板材校直、割缝补偿、断点恢复、原轨迹回退加工、转移切割、任意程序段启动、穿孔点选择、割枪任意位置调整和选择、预走轮廓,零件旋转、镜像、阵列、比例缩放等加工方式。


特色介绍:

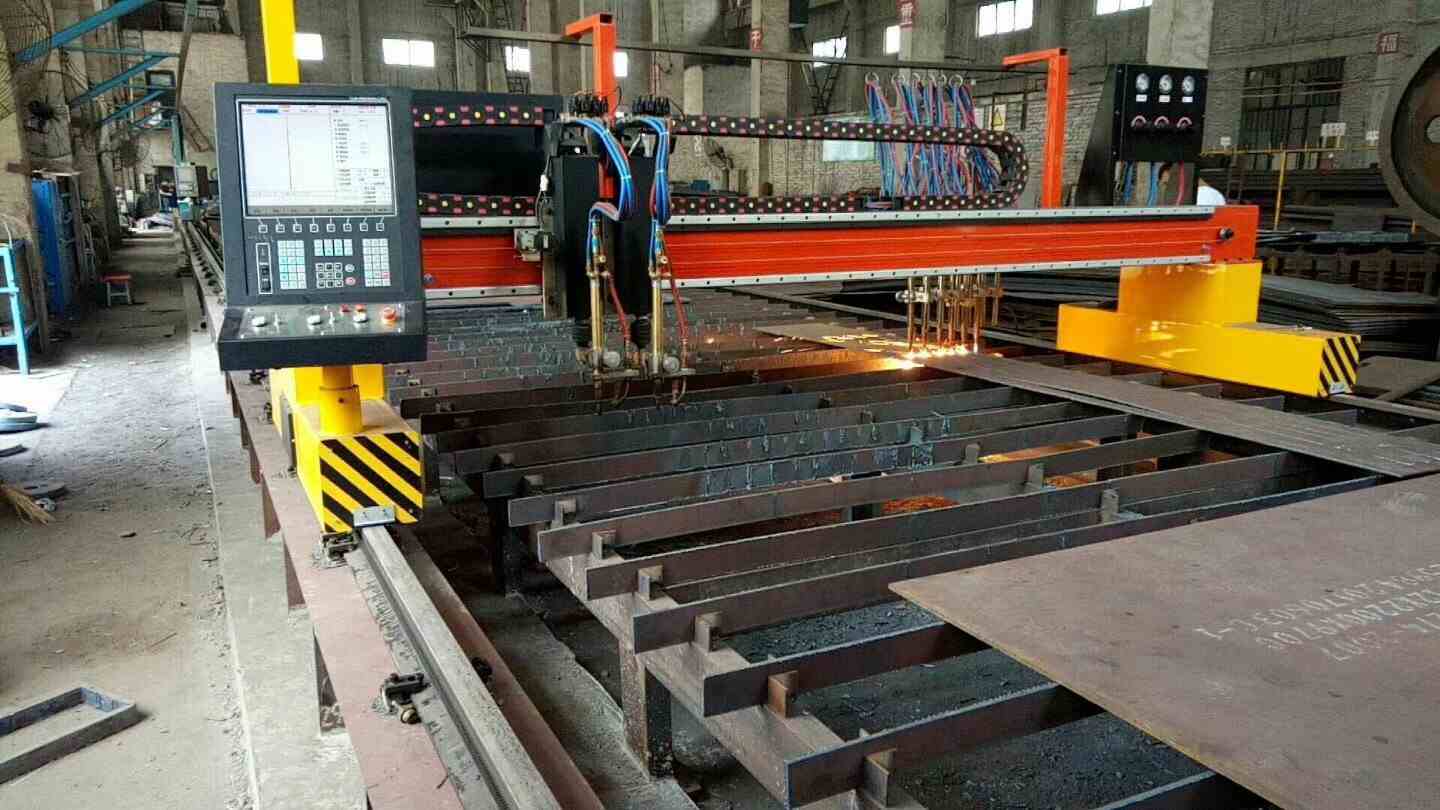

   该型切割机为龙门式结构,横向跨度3米,纵向轨道8米,配置火焰与等离子切割,采用双边驱动,运行稳定,配置好,工作效率高。用于各种低碳钢、锰钢等金属材料的大、中、小型钢板下料。

   1、横梁:采用加强型方管结构,具有刚性好,强度高,惯量小的特点。所有焊接件均时效去应力处理,有效的防止了结构变形,再经刨床加工,保证机床及导轨的直线度,从而确保了设备的精度。

   2、 纵、横向驱动:均采用精密齿轮齿条(7级精度)传动。横向导轨采用高速双轴芯导轨,稳定性更好,寿命更长,降低了维护成本。纵向导轨是由精密加工的特质钢轨制成,保证了切割机的运行平稳,精度高,且经久耐用,清洁美观。

   3、采用精密减速器及精密齿轮齿条传动,保证了驱动机构在高速运行中的大扭矩输出,可以非常完美的保证运动的精度和平衡度。

   4、纵向驱动架(端架):装有水平导向轮,可调整驱动架底部偏心轮对导轨的压紧程度,使整机在运动中保持稳定的导向。装有除尘器,随时刮扫积聚在导轨表面的杂物。

   5、电磁阀采用台湾亚德客(Airtac)耐高温电磁阀,不会再像采用普通国产电磁阀那样,由于高温造成电磁阀无法闭合而影响生产,有效保障了企业的利益。4只电磁阀,自动点火,一次性调好火焰大小,不再需要反复调整,大大提高了生产效率。

   6、驱动系统为国产步进驱动,根据用户需要可选用交流伺服驱动,使整机更加运行平稳,速度变速范围更宽,加速时间短。

   7、本机为您标配电动调高,不再需要人工调高(手动),充分发挥数控设备自动化的优势,使数控切割机真正成为全自动设备。大大提高生产效率及切割质量。

   8、安装电子、机械限位装置,让您的生产无后顾之忧。

   9、数控系统采用斯达峰大数控控制系统(龙门机专用),具有目前国内 为优良的稳定性和超强抗干扰能力。功能强大,操作简单,操作人员容易培训,普及率高,从此不用再为买了设备无人能操作而烦恼。

   10、选用专家版编程套料软件,主要功能涵盖了交互式套料、自动编程,以及切割模拟校验和成本计算,省略了手动编程复杂、繁琐的操作与计算步骤。具有数控切割中 重要的全自动共边套料功能和桥接连割功能,有效提高数控切割效率、节省钢材、节省耗材(特别是等离子割嘴和电极),有效提高切割生产效率。

设备基本配置:

序号

项目

型号

数量

单位

说明

1

数控主机

YCLM-4000A

1

龙门式数控火焰切割机轨距:4000mm,轨长:14000mm, 有效加工范围 :3.2米*_12500mm

2

驱动方式




双边驱动

3

步进电机驱动器

MA860

3

雷赛(可选松下)

4

步进电机

3HS86

3

米格、信浓、雷塞(可选松下)

5

精密行星减速器

80PLE

2

中大

6

精密齿条/齿轮




定制(沈阳)

7

纵向导轨

24kg

__

无锡,精密加工24kg,2米/每根

8

横向导轨

LG12

1

国产优质双轴心导轨

9

火焰升降机构

HS200

1

武汉鼎汇3数控

10

火焰割枪

WLX370-Φ30

1

无锡翔征

11

自动点火装置

WLXD-Φ30

1

无锡翔征

12

电磁阀

2W030

4

台湾 亚德客

13

等离子弧压调高

Avc118

1

深圳昂泰或深圳宏宇达

14

等离子升降机构

HS170

1

武汉鼎汇3数控

15

等离子防撞装置

ACD100

1

武汉鼎汇3数控

16

限位装置


2

机电限位/硬限位

17

拖链

30*57

1

上海

18

数控系统

SF-2200H

1

斯达特/斯达峰/上海交大

19

编程套料软件

专家版

1

共边、桥接、连割、自动套料

设备主要技术参数:

序  号

项    目

可 达 指 标

1

输入电源

220±10%V AC 50Hz

2

切割方式

火焰:氧气/丙烷或乙炔;

3

大速度(空程)mm

6000

4

切割厚度(火焰)mm

5-50 (氧气+丙烷或乙炔)

5

划线精度

0.2mm

6

火焰切割精度

0.5mm/m

7

调高系统

自动点火、电动调高;

8

燃气压力Mpa

大0.1

9

氧气压力Mpa

大0.7

10

适用燃气种类

丙烷、乙炔

11

割炬升降行程(㎜)

1-150

12

整机综合精度

(以右综合图形为准)边长(四边200╳200)



13

燃气压力Mpa

大0.1

14

对角线差

0.5㎜/1m*1m

15

重复定位精度

0.5㎜

设备工作环境要求

   1.电源220VAC±10% 50-60Hz(主机部分)

   2.功率5KW

   3.环境温度10℃-40℃

   4.相对湿度90%无冷凝

   5.地震烈度:不超过六度
