龙门式火焰等离子切割机

产品详情

   武汉等离子龙门数控切割机厂家专注各种龙门鼎汇3注册-数控等离子切割机,龙门等离子切割机,龙门式数控火焰切割机,数控火焰等离子切割机厂家,数十年经验,龙门等离子数控切割机厂家用心做好设备!本机型是一种高效率、节约能源的重型龙门数控切割设备,适用于各种厚度的碳钢、不锈钢及有色金属板材的精密切割下料,提高板材利用率,省时省料省人工。在风机、石化设备、汽车配件、发电设备、建筑机械、钢材加工、茶叶机械等行业等到广泛使用。

   凡购买我公司产品,我公司派上门安装调试,培训操作人员。你不会CAD绘图,不会排料,没有图纸都没关系,我们的工作人员都会手把手的教你。确保你能熟练使用。如果遇到复杂的排料,我们还可提供网上远程服务。确保你没有后顾之忧。

设备结构:

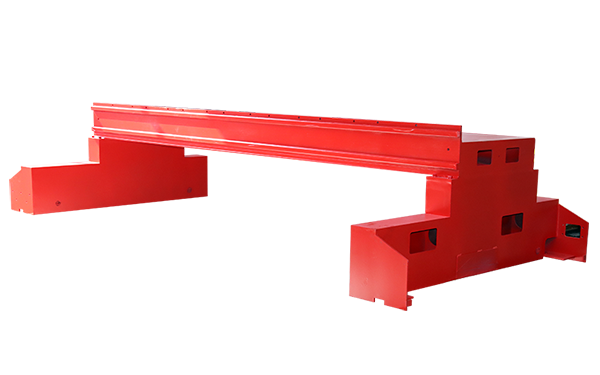

   横梁:采用钢板与矩形管对焊结构,经热处理消除应力,具有刚性好、不变形、精度高、自重轻、惯量小的特点。

   纵向驱动架(端架):两端装有水平导向轮,可调整驱动架底部偏心轮对导轨的压紧程度,是整机在运动中保持稳定的导向。

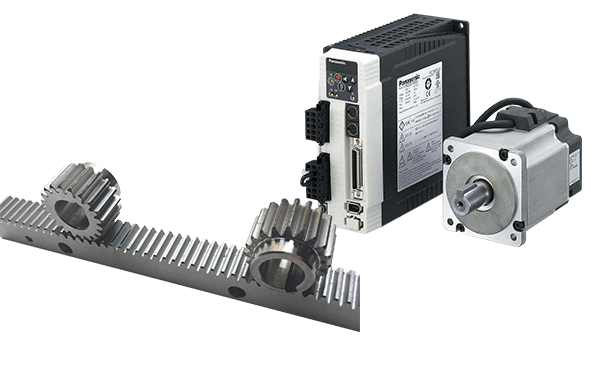

   纵、横向驱动:均采用精密齿轮(7级精度)传动。横向导轨采用进口的直线导轨,纵向导轨是精密加工的特制钢轨;设备采用双边驱动,驱动系统采用进口伺服电机和驱动技术,使整机运行更平稳,速度变速范围宽,加速时间短;传动部分采用精密行星齿轮减速器,保证了切割机的运行平稳,精度高,且经久耐用。

   传动钢带:高强度弹性扁钢带用于拖动从动割炬移动体,实现同向切割。
   数控系统:简单易用的自动编程系统,使数控编程不再复杂,轻而易举。

   设备整机定位精度、重复精度:符合并高于JB/T 5102-1999标准;

   切割质量及尺寸精度:火焰切割---符合JB/T 10045.3--1999标准;等离子切割---符合JB/T 10045.4--1999标准。

产品参数:

技术指标

有效切割宽度

轨距长度-800

有效切割长度

轨道-2000

火焰切割材料

碳钢

火焰切割厚度

碳钢:6≤边缘切割≤150

火焰穿孔切割厚度(单割炬)

[数控]≤80mm

火焰切割速度

50-750mm/min

整机运行速度

50-3500mm/min

割炬升降距离

≤200mm

整机精度标准

符合JB/T5102-1999

整机划线精度误差

±0.5mm





整机综合精度
(以右综合图形为准)边长(四边)1000╳1000
划线速度500-800mm/min




速度误差

±5%

切割粗糙度

目测:粗糙度12.5

工作条件

环境温度

-10℃~+40℃

相对湿度

≤95%无冷凝

周边环境

通风,无较大冲击

电源电压

220V/3×380V±10V

电源频率

50Hz

输入功率(本机部分)

3-5KW

火焰切割气体(在提货前需确定)

氧气+乙炔或氧气+丙烷

氧气入口压力

0.8-1.0MPa

燃气入口压力

0.04~0.06MPa   0.08~0.1MPa

氧气纯度

99.6%以上

产品配置:

参数/型号

YCLM-4000-40140

YCLM-5000-50140

YCLM-6000-60140

  轨距(mm)

4000

5000

6000

  有效切割宽度(mm)

3200(单割炬时)

4200(单割炬时)

5200(单割炬时)

  轨长(mm)

14000

  有效切割长度(mm)

12000

  火焰割炬数(组)

标配:1(可选配)

  切割厚度(mm)

1组:8-200 2组8-150 3组:8-100

  切割速度

火焰:100-750(mm/min)

  控制系统

北京斯达峰或上海交大

  驱动系统

日本松下伺服电机及驱动器

  减速器

德国进口

  驱动方式

双边驱动(双边交流伺服电机、齿轮、齿条转动)

  调高方式

机械式调高

  点火方式

自动点火装置

  套料软件

SmartNest 或澳大利亚FastCAM专家版

  气体介质

氧气/乙炔[丙烷]

氧气/乙炔[丙烷]

氧气/乙炔[丙烷]

                                          增 配 项 目

  轨距

可根据客户需求选配

  轨长

可根据客户需求选配

  等离子电源

可根据客户需求选配(国产或进口)

  弧压自动调高

可根据客户需求选配(国产或进口)

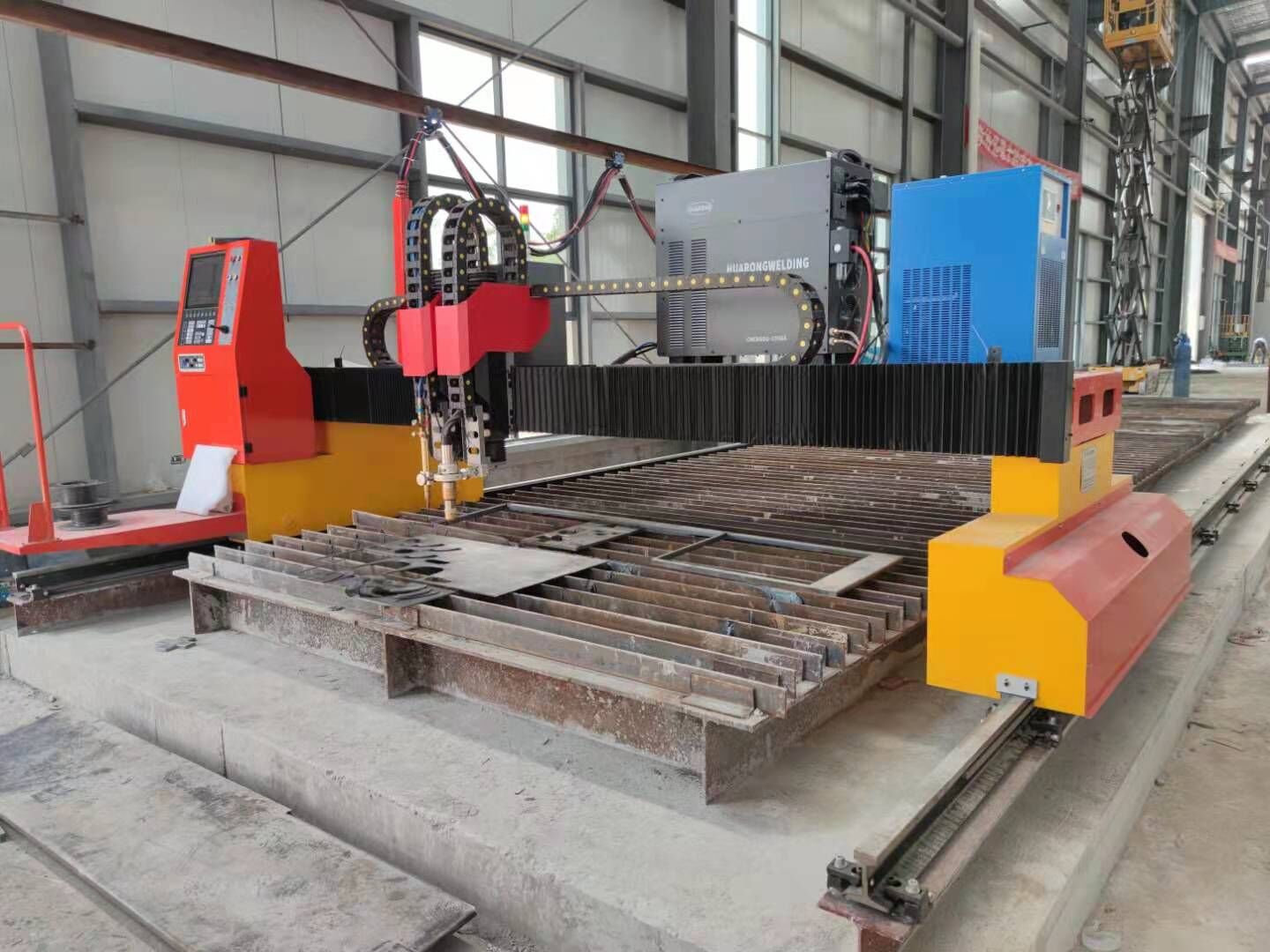

产品图片:
