产品介绍:YCLM-4000B型龙门式鼎汇3注册-数控等离子切割机
该型数控切割机为龙门式结构,是针对金属板材下料的数控设备。能实现对各种金属材料按任意图形的下料切割。割口粗糙度可达25(▽3),切割后的割口面一般情况下不需要进行表面加工。具有自动化程度高、使用方便、精度高、可靠性高、操作、维护非常简便等优点,广泛适用于各种机械制造业中作金属板材的下料切割。配10.4″VGA彩色液晶显示器,系统带自动诊断功能。横向跨度有3m、4m、5m、6m等多种规格,均采用双边驱动,双轴芯直线导轨,标配为横向轨距4m,纵向轨长为6m,单火焰或单等离子切割方式,带自动点火;也可增配成火焰与等离子两用切割方式。纵向导轨长度每节2m,可按用户要求配置加长导轨及加宽横梁跨距;还可根据用户要求配置多把割炬或异型切割和抽条切割两用。
产品型号及技术参数:
参数/型号 | YCLM-3000 | YCLM-4000 | YCLM-5000 |
轨距(mm) | 3000 | 4000 | 5000 |
有效切割宽度(mm) | 2200(单割炬时) | 3200(单割炬时) | 4200(单割炬时) |
轨长(mm) | 8000 | ||
有效切割长度(mm) | 6500 | ||
火焰割炬数(组) | 标配:1(可选配) | ||
切割厚度(mm) | 1组:8-150 2组:8-120 3组:8-80 | ||
切割间距(mm) | 220 | ||
切割速度(mm/min) | 火焰:100-750 | ||
控制系统 | 北京斯达特或上海交大 | ||
驱动系统 | 日本松下伺服电机及驱动器 | ||
减速器 | 德国进口 | ||
驱动方式 | 双边驱动(双边交流伺服电机、齿轮、齿条转动) | ||
调高方式 | 机械式调高 | ||
点火方式 | 自动点火装置 | ||
套料软件 | SmartNest 或澳大利亚FastCAM专家版 | ||
气体介质 | 氧气/乙炔[丙烷] | 氧气/乙炔[丙烷] | 氧气/乙炔[丙烷] |
增 配 项 目 | |||
轨 距 | 可根据客户需求选配 | ||
轨 长 | 可根据客户需求选配 | ||
等离子电源 | 可根据客户需求选配(国产或进口) | ||
弧压自动调高 | 可根据客户需求选配(国产或进口)
|
说明: 1、以上为本公司产品标配;2、轨距可根据客户需求定做;3、轨长可根据客户需求定做;4、数控系统还可选择美国海宝、北京斯达特、上海交大等。
产品特点:
1. 横梁:采用方管对焊结构,具有刚性好,精度高,自重轻,惯性小的特点。所有焊接件均振动时效去应力处理,有效的防止了结构变形;
2. 纵、横向驱动:均采用精密齿轮齿条(7级精度)传动。横向导轨采用台湾进口的直线导轨,纵向导轨采用精密加工的电梯专业导轨,保证了切割机的运行平稳,精度高,且经久耐用,清洁美观;减速采用行星齿轮减速器,可以非常完美的保证运动的精度和平衡度;
3. 纵向驱动架(端架):两端装有水平导向轮,可调整驱动架底部偏心轮对导轨的紧压程度,使整机在运动中保持稳定的导向。装有除尘器,随时刮扫积聚在导轨表面的杂物;
4. 驱动系统:选用进口日本全数字交流伺服或德国百格拉步进驱动技术,使整机运行平稳,速度变速范围宽,加速时间短;
5. 升降体:采用铝合金结构体,升降导向采用贯通式升降,升降提升采用滚珠丝杠提升;
6. 简单易用的自动编程系统,使数控编程不再复杂,轻而易举;
7. 数控控制系统:采用自主研发控制系统,配合PLC作输入输出控制,使该电气系统具有优良稳定性和超强抗干扰。

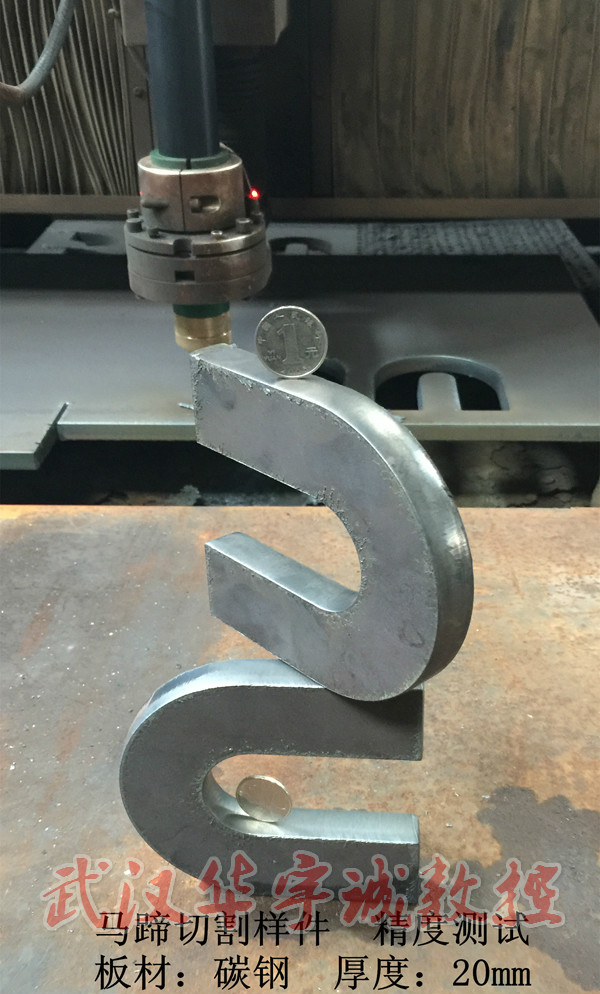

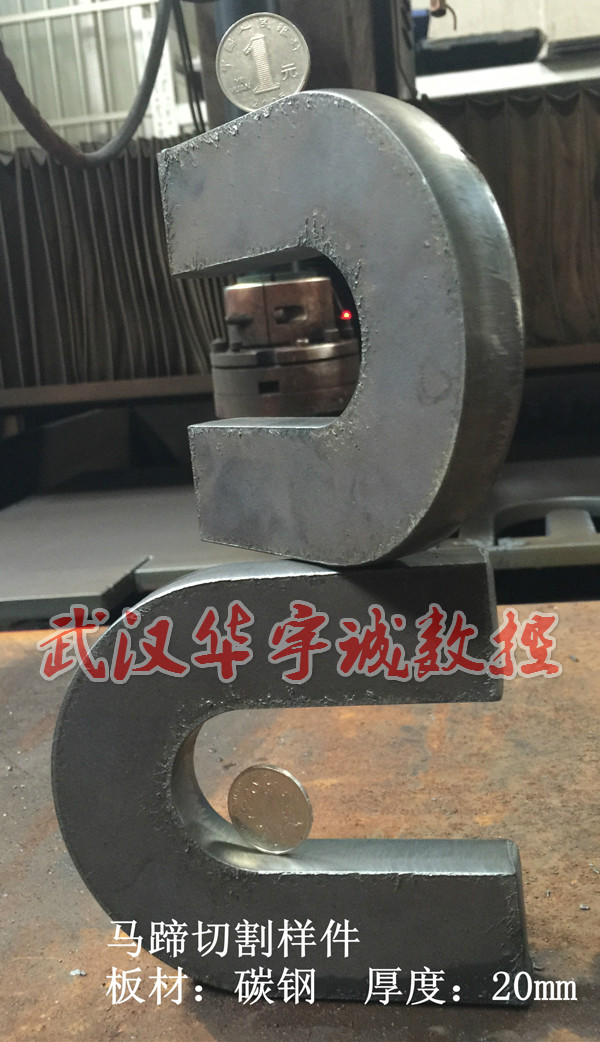

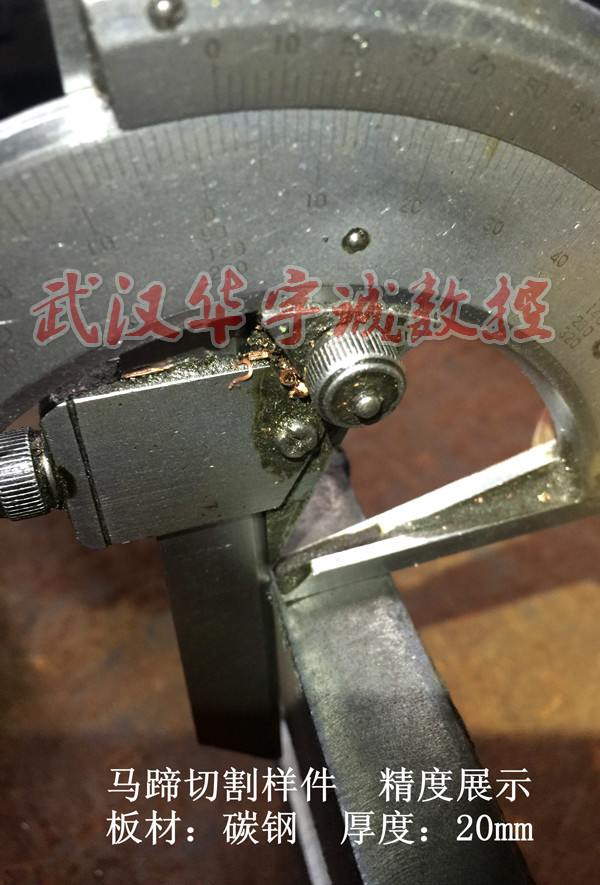

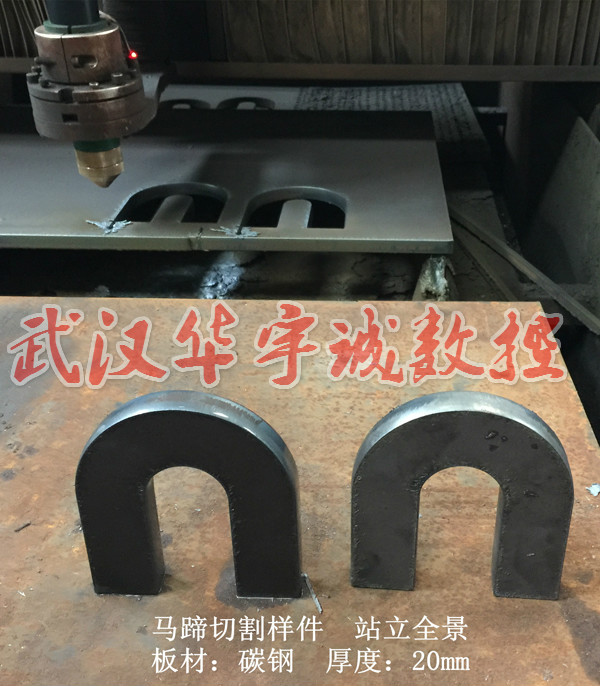

切割样品展示:
