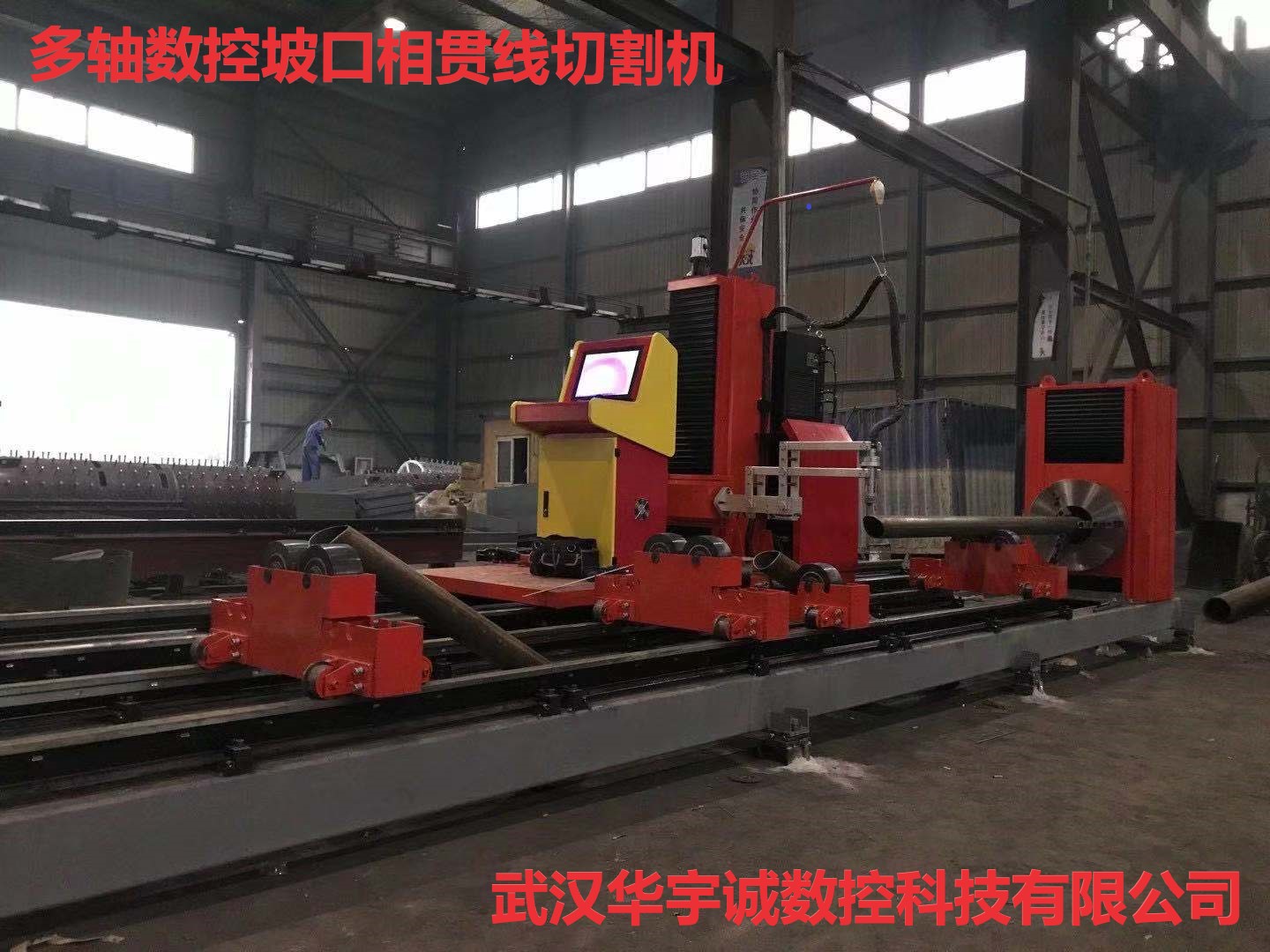

等离子相贯线数控切割机
发布时间：2022-12-12 19:30:05等离子相贯线数控切割机是一种对钢管端部结合处作自动计算和切割的设备。该机广泛应用于造船、建筑、石化、机械、冶金等行业的管道结构件的切割加工。相贯线孔、相贯线端头，还有俗称“虾米节”的弯头，此类加工大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法来进行。数控相贯线切割机能十分方便地切割此类工件，并且操作工人不须编程、只需输入相互配合的管径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯孔、以及焊接坡口,不再需要人工打磨。
鼎汇3平台-等离子相贯线切割机采用圆柱坐标系数控，控制轴数为六轴四联动。具有中文界面、参数输入和人机对话功能，定角度坡口面切割功能，变角度坡口面切割功能，管道不园度和偏心补偿功能，在线和离线自动点火、预热、穿孔功能，切割速度变化自动控制功能等。
采用圆柱坐标系数控，控制轴数为2-6轴。具有中文界面、参数输入和人机对话功能，定角度坡口面切割功能。变角度坡口面切割功能，管道不圆度和偏心补偿功能，在线和离线自动点火、预热、穿孔功能，切割速度变化自动控制功能等。
高效的解决了传统加工需制作样板，划线，人工放样，手工切割，人工打磨等落后又复杂的加工方法。
广泛应用于建筑，造船，电力，石化，机械，金属等行业的管道结构件的切割加工。
切割管子外径（mm） | ⌀60-⌀1500 |
载重（Kg） | ≤5000 |
切割厚度（mm） | 5-80 |
工件材料 | 低碳钢(不锈钢、铝合金需使用等离子切割机) |
火焰切割速度（mm/min） | 100-750 |
等离子切割速度（mm/min） | 500-2000 |
要求工件椭圆度 | ≤1% |
切割长度精度 | ±2mm |
控制轴数 | 5轴，6轴，7轴 |
有效切割工件长度 | 12000mm |
切割方式 | 氧+乙炔、氧+丙烷、空气等离子等可供选择 |
机器轴数及运动范围 | 轴：割炬沿管件轴向水平移动轴12000mm Z轴：割炬上升下降轴该轴400mm C轴：割炬前后移动轴该轴不参与联动行程400mm |
电源电压（V/Hz） | AC380/50 |
等离子坡口角度 | 等离子切割±45° |
*产品以实样为准，产品外观及技术数据如有变更，恕不事先通知。本公司拥有对网页的解释权 ，对页面错误不承担任何责任。
鼎汇3平台-等离子相贯线切割机功能说明：
1、等离子坡口角：纵横向均为±45°；
2、切割速度自动无级调速，连续切割设定；
3、正交母管骑座式开孔切割，正交母管插入式开孔切割；
4、斜交母管管面开孔切割，斜交母管管面偏心开孔切割；
5、正交和斜交支管切割，正交和斜交偏心母管切割，正交和斜交偏心支管切割；
6、母管管面矩形切割，母管槽形中心、偏心切割；
7、圆管焊接弯头、“虾米节”斜截面切割；
8、多支管相交母管管面开孔切割；多支管相交支管管端切割；
鼎汇3平台-等离子相贯线切割机软件可以生成并且切割下列类型的管切割节点：
1. 可以任意生成自己所需要的管子3维模型（step或者stp格式），包括圆管和方管。
2. 生成各种开孔形状，包括圆孔、方孔、多边、槽口、锥体孔、弯头截断、等径特殊开孔。
3.支持引入线添加、切割补偿、零件间间距、轨迹共边、生成轨迹编辑功能。
4. 在套料结束后，本软件能够将套料结果（加工轨迹线和割枪姿态）直接显示出来，用户可以一目了然的查看结果。
5.具有动态模拟切割的功能，能够动态的对套料的结果进行模拟切割，用户可以直观的观看到切割情况。
6.软件中用户可以自己维护原料数据，可将套料结束后的原料结果同步到原料数据库中，方便下次切割。
7.软件能够自动生成G代码文件。
8.软件能够将特定的G代码文件从新返回生成图形的功能。
